5.1. Cause di fallimento di cantine e cavità
  5.1.1. cause naturali di fallimento
  5.1.2. cause umane
    5.1.2.1. tecnologia inadeguata utilizzata nel design della cantina
    5.1.2.2. cambiamento del carico superficiale sopra le cavità, comparsa di sovraccarico.
    5.1.2.3. effetti dinamici
    5.1.2.4. la ritenzione idrica minima
    5.1.2.5. costruzione sopra cavità
    5.1.2.6. abbandonando cantine e cavità senza esperienza
    5.1.2.7. mancanza di controllo di cantine e cavità.
5.2. Il processo di fallimento
  5.2.1. brevemente sulla meccanica rock del fallimento
  5.2.2. occorrenza e corso del fallimento nello spazio sotterraneo
    5.2.2.1. danni ai fianchi
    5.2.2.2. danno al soffitto della cavità,
    5.2.2.3. fallimento del pavimento
  5.2.3. danni alle cavità vicine
  5.2.4. incroci, incroci
  5.2.5 il problema delle strutture che corrono verso la superficie
________________________________________

5.1. Cause di fallimento di cantine e cavità

Possono esserci cause naturali e artificiali per la distruzione di cantine e cavità. Questi ultimi sono quasi sempre dovuti all'attività umana (intervento o loro mancanza).

5.1.1. Cause naturali di fallimento
La causa più comune di origine naturale è il deterioramento delle rocce tra cui cantine e cavità nel tempo.
La ragione di ciò è che creando cantine e cavità artificiali, lo rimuoviamo dal corpo roccioso naturale, che ha diverse conseguenze:
- le condizioni di carico sono riorganizzate,
- cambiamenti negli impatti sulla massa rocciosa precedentemente indisturbata (ad es. flusso di acque sotterranee)
- effetti chimici e biologici,
- l'aria arriva al corpo roccioso precedentemente intatto
- altri effetti naturali estremi

Nel sottosuolo ci sono sempre - anche oggi - processi geologici che possono influenzare le cantine. Le fratture tettoniche causano molti problemi. Le caverne che sono costruite in sedimenti o sabbia dell'età moderna della Terra si trovano raramente, ma sono spesso apparse in rocce formate centinaia di migliaia o milioni di anni fa.
Ad esempio, la sezione Táncsics Mihály Street del sistema di cavità sotto il Castello di Buda, la cui frammentazione è chiaramente la responsabilità dei movimenti tettonici. Tracce delle fratture possono essere trovate in diversi punti del calcare del calcare miocenico che circonda i sistemi seminterrati di Budafok e Kőbánya.

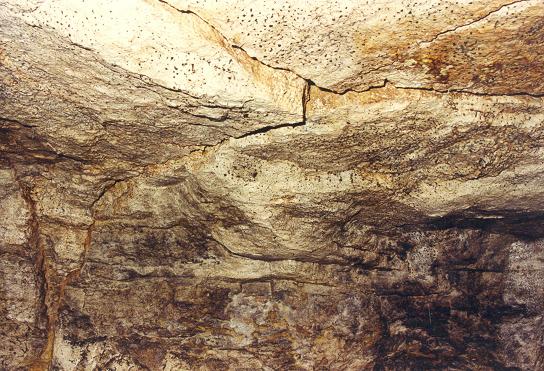

Principale scomposizione tettonica (Castello di Buda)


Quando si esamina questa circostanza, si deve sempre tener conto della posizione e della stratificazione della roccia che circonda la cavità. La capacità portante delle rocce a strati verticali e orizzontali è diversa.

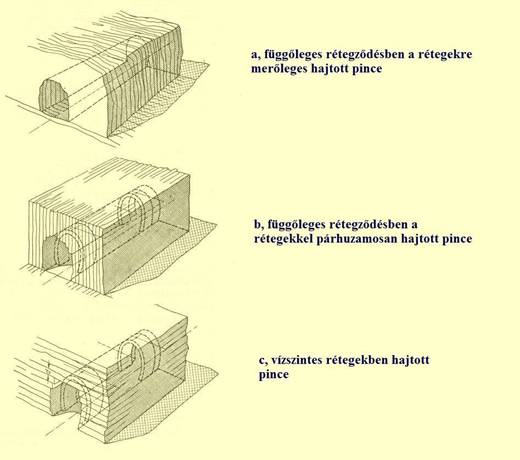

Formazione della cantina e necessità di rinforzo in caso

di vari strati rocciosi (Castello di Buda)





Le cantine e le cavità alterano il flusso delle acque sotterranee, perché i passaggi raccolgono l'acqua. Ci sono diverse possibili conseguenze: le pareti delle cavità sono piene d'acqua e danneggiate e l'acqua che scorre può trasportare materiali rocciosi naturali. In entrambi i casi, la resistenza delle strutture è significativamente ridotta e può persino essere completamente distrutta.

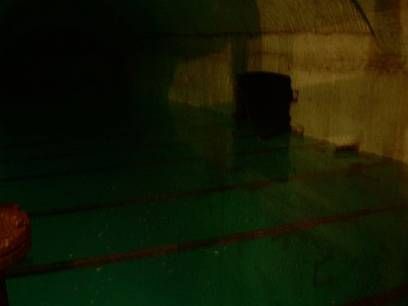

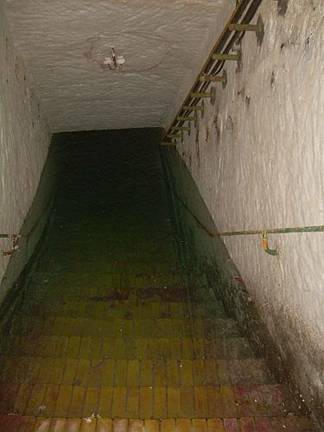

Cantine allagate con acqua sotto la cava


L'acqua nelle cantine e nelle cavità sta causando e causando problemi in molti insediamenti ungheresi. A Eger, a Pécs, nel Castello di Buda, nel sistema di cantine Kőbánya, i professionisti devono fare i conti con molta acqua con diverse proprietà chimiche e fisiche.

All'ingresso delle cavità vicino alla superficie, anche l'effetto del gelo è comune. Ciò è causato dall'aria fredda che entra nella cantina durante il freddo clima invernale, quando l'acqua sul soffitto si raffredda sotto 0 gradi e si congela. All'inizio degli anni '90, abbiamo incontrato colonne di ghiaccio a spessore polare all'ingresso del sistema di grotte sotto il Castello di Buda, che ha reso temporaneamente inutilizzabile l'ingresso.
Il gelo distrugge strutture e rocce.

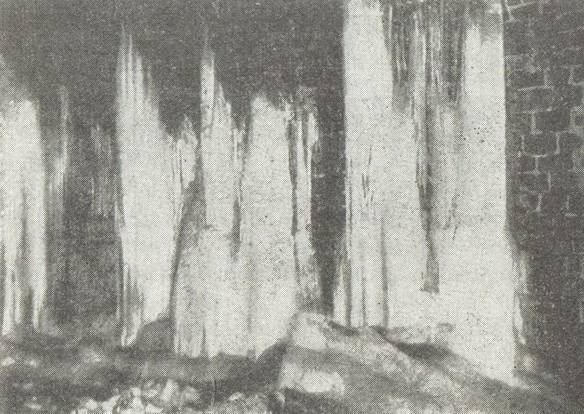

Colonne di ghiaccio all'ingresso di un tunnel


Lo scavo e l'uso della cavità possono causare processi biologici e chimici che influenzano significativamente la condizione. Ad esempio, la funzione più comune delle cantine è la viticoltura: la muffa delle pareti ha un buon effetto sull'invecchiamento del vino, ma non tanto sulle sue condizioni e sul mantenimento della forza.

Lo stesso vale per l'ingresso dell'aria: l'umidità è sempre presente nell'aria, che può causare agenti atmosferici nelle rocce. Strati di gas di combustione derivanti dalla combustione di torce e candele, utilizzati per l'illuminazione, sono stati utilizzati per distruggere le rocce con un'azione chimica aggressiva sulle pareti di cantine e cavità.



Calcare d'acqua dolce cotto con tracce di torcia


Fortunatamente, le influenze sismiche (terremoti), che sono rare in Ungheria, possono influenzare la condizione delle cavità sotterranee. Questo è tipicamente un problema negli insediamenti altrimenti minacciati dai terremoti, ma esiste un tipo di roccia, vale a dire loess, che può essere danneggiato, anche da piccoli terremoti non umani.
Il rapporto tra il crollo della cantina e gli effetti sismici non è stato ancora studiato in Ungheria. L'autore di questo sito Web ha iniziato queste analisi, che hanno portato a risultati molto interessanti.
"... ogni cantina crolla una volta ... una su 600 anni, l'altra domani mattina ...

5.1.2. Cause di danni alla cantina dovuti all'attività umana
Le cause artificiali accelerano e intensificano sempre i processi naturali e questo porta ad una rapida e rapida distruzione di cantine e cavità.
Tali motivi possono includere:
- difetti nella costruzione della cantina,
- sovraccarichi,
- carichi dinamici, ad es. carico su strada, vibrazioni,
- cantine artificiali in cantine vicine,
- Scarico idrico insufficiente e drenaggio
- difetti nelle strutture sopra le cavità
- abbandono e chiusura impropri di cantine non utilizzate
- mancato controllo delle cantine


5.1.2.1.
Le cause comuni di danni alla cantina includono una tecnologia di costruzione inadeguata e l'installazione di strutture inadeguate
Gli scantinati erano spesso scolpiti da persone che non erano a conoscenza dei metodi e delle tecnologie adeguati applicabili al particolare ambiente roccioso. È anche un grave problema che ai vecchi tempi il dimensionamento delle possibili strutture di rinforzo e di sostegno e le regole della loro costruzione non erano adeguatamente elaborati, quindi sono stati costruiti sulla base dell'esperienza.

Arco in rovina (Kőbánya – Óhegy-Park)

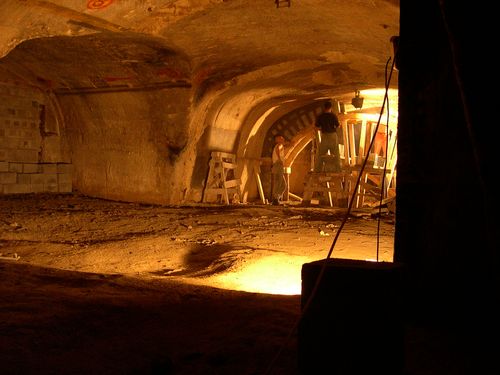

Un tipico problema con i rinforzi integrati è la connessione formata in modo errato tra strutture artificiali e roccia naturale. Abbiamo spesso incontrato volte, pareti laterali, dietro le quali lo spazio non era pieno o non eseguito correttamente. Di conseguenza, la struttura di rinforzo non contatta fisicamente la roccia naturale, non la supporta.

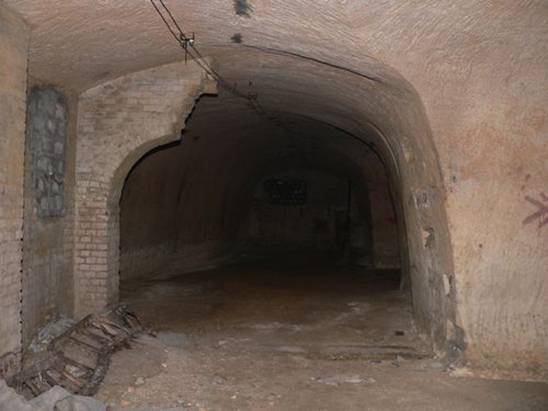

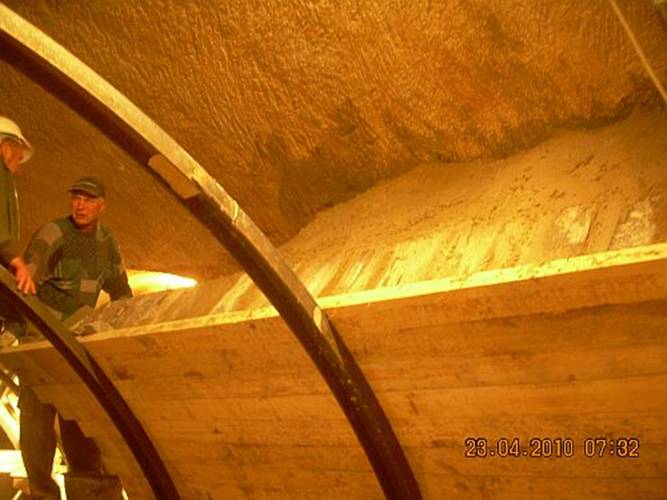

Fare uno spazio regolare dietro l'arco


Ciò ha due conseguenze: la roccia può essere spostata e sbilanciata da vari effetti e anche l'acqua tra la roccia e il muro ha un effetto dannoso (pressione, ammollo, cambiamenti chimici).

Questi difetti di solito si verificano in un breve periodo di tempo dopo la progettazione del seminterrato, quindi possono verificarsi riparazioni del basamento, riparazione del progetto difettoso o persino vicino al tempo di costruzione. Altrimenti - e ne troviamo frequenti esempi - rimane la cantina danneggiata, che al giorno d'oggi può causare seri problemi.



5.1.2.2.
La seconda causa più comune di danno alla cantina è una variazione del carico superficiale sopra le cavità o la comparsa di sovraccarico. Questo di solito si verifica quando si eseguono due diligence, prove meccaniche del suolo o lavori di costruzione inadeguati su un nuovo edificio. È anche un problema se le cavità sotto il cantiere non sono note.
Fino agli anni '70 (fino alla comparsa dei problemi di cantina in Pécs ed Eger) questo problema non era sufficientemente affrontato dai professionisti. Al fine di prevenire i problemi che si verificano in quel momento, le normative locali nella maggior parte dei nostri comuni colpiti hanno già criteri specifici per le aree minacciate da cantine e cavità artificiali.

5.1.2.3.
Oltre al carico statico, gli effetti dinamici sulle rocce circostanti delle cantine non sono neppure insignificanti. Il più comune di questi è l'impatto causato dai trasporti. In Ungheria, il 20-25% delle cantine rotte si trova sotto il vialetto. Per cavità vicine alla superficie, il carico di vibrazione può causare danni particolarmente gravi.
Anche i terreni senza coesione (sabbia, ciottoli) falliscono, causando versamenti lenti ma continui, che possono portare al collasso, al distacco e anche più di una volta.
Non proprio noto, ma i carichi dinamici rappresentano anche una minaccia per le cantine e le cavità scavate nella roccia dura.
Le misurazioni delle vibrazioni eseguite nel Castello di Buda nel 2004 hanno dimostrato che il calcare fragile e duro (travertino) conduce molto bene le vibrazioni superficiali e le trasmette alle cantine e alle strutture.



Misurazione delle vibrazioni nel Castello di Buda

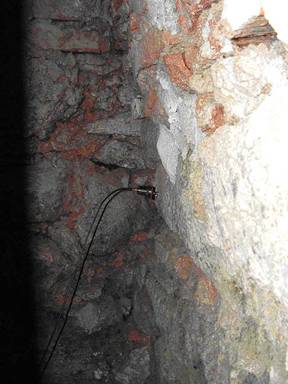

- La sonda di misurazione in via Országház 16

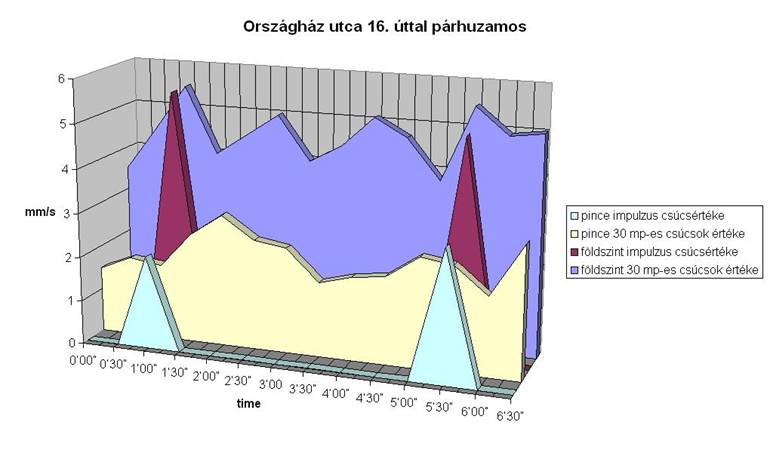

Il risultato della misurazione




5.1.2.4.
L'acqua è la causa più comune di danni ai sistemi di cantina e cavità negli insediamenti.
Secondo le esperienze degli esperti di protezione delle cantine, la maggior parte dell'acqua (90-95% in alcuni insediamenti) entra nelle cantine sotto l'influenza dell'attività umana, da lì nelle cantine e nelle cavità. Ci sono due ragioni principali per questo: condizioni inadeguate di condotte idriche, condotte fognarie e mancanza di drenaggio.
Il danno maggiore e il pericolo maggiore per le aree sotterranee sono i difetti delle linee di servizio difettose (servizi idrici).
Linee di utilità realizzate in passato, principalmente nel XX. I tubi di ghisa posati nella prima metà del 20 ° secolo e i tubi di cemento amianto utilizzati negli anni '50 e '70 sono molto rigidi nella loro capacità di assorbire i movimenti del terreno circostante. Di conseguenza, si muovono sotto tensione a causa di pochissimi movimenti e si verificano incrinature e fratture alle articolazioni. Dall'infortunio minore, l'acqua fuoriesce, lavando il condotto sotterraneo, che spesso sfocia nella cantina sottostante. Il tubo non è più supportato e dopo un po 'questa parete rigida del tubo non può più essere colmata, esplode improvvisamente e l'acqua in pressione inonda il terreno e la cavità lì. Non solo il deflusso dell'acqua inonda la cavità sottostante, ma provoca spesso la rottura della superficie lavando il terreno.


Danni a cantine e cavità


Ciò è accaduto nel 1994 a Pécs, nel castello di Buda, nel luglio 1998 e nell'ottobre 2004. Nel 1998, un tubo di cemento-amianto sotto Piazza Dísz si è rotto, provocando centinaia di metri cubi di acqua che hanno inondato il sistema di cantina lungo 700 metri. L'afflusso di acqua spazzò via le strutture di rinforzo, i materiali e le opere di rinforzo che erano in corso e aprì un'altra grotta, precedentemente sconosciuta sul lato sud della piazza. Fortunatamente, non è stato vittima dell'incidente.



Conseguenze tubo scoppio durante ‘Dísz-tér’

nel Castello di Buda (1997)




Nel 2004, la ruota posteriore destra di un autobus che attraversava il Castello cadde in un incidente a Vienna Gate Square a causa di una rottura del tubo, il bus doveva essere sollevato dai vigili del fuoco.

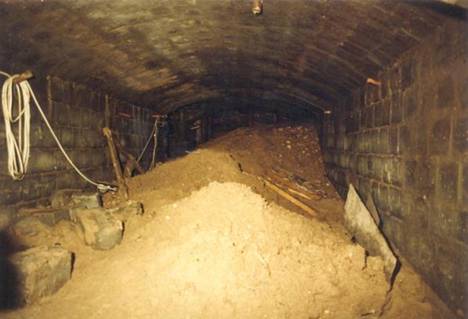

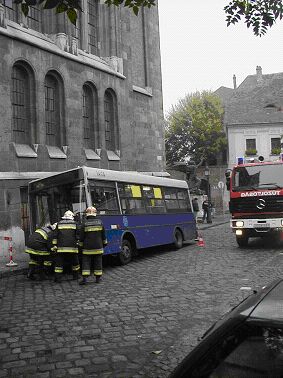

Crollo della cantina in ‘Bécsi-kapu tér’

nel Castello di Buda (2004)


A seguito del disastro di Pécs, le mostre del famoso museo minerario, molto frequentato, furono sommerse e riaperte solo anni dopo.

In molti insediamenti ungheresi, il drenaggio delle acque reflue nelle fognature non è ancora completo o completo: in questi luoghi, le acque reflue che entrano negli alberi di schiarimento immergono le cantine. Laddove la rete fognaria è di scarsa qualità o invecchiata, anche le acque reflue possono raggiungere la superficie. E maggiore è la differenza nel numero di proprietà con acqua corrente e relativo drenaggio, più questo processo diventa evidente. L'Ungheria ha compiuto passi significativi in ​​questo settore negli ultimi due decenni, ma ci sono ancora insediamenti in cui una parte significativa delle abitazioni non è collegata al sistema fognario, ma il sistema di approvvigionamento idrico è stato completamente completato.

Il danno causato dalle acque reflue è aggravato dal fatto che l'acqua scaricata dalle fognature è molto aggressiva. Pertanto, dissolve e danneggia le rocce di delimitazione, che sono danneggiate più velocemente del possibile.

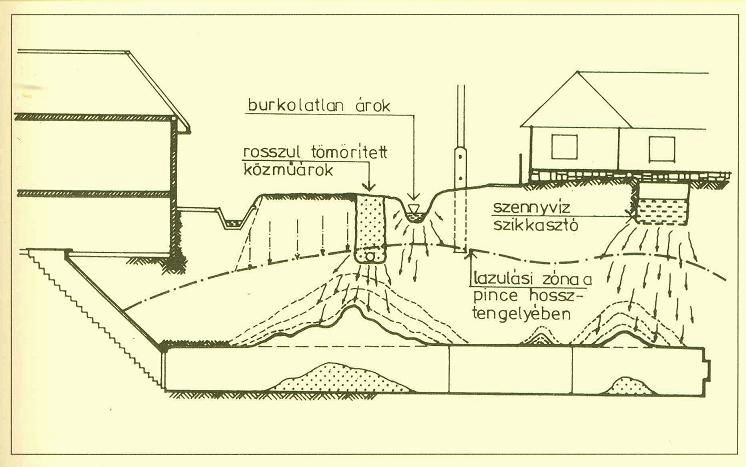

A causa di quanto sopra, gli esperti hanno ritenuto importante la ricostruzione delle reti di approvvigionamento idrico e fognario oltre alla prevenzione dei rischi di cantina in numerosi insediamenti. In questo modo le reti fognarie e idriche di Eger, Pécs e il Castello di Buda sono state completamente rinnovate.

Anche il drenaggio superficiale inadeguato è un problema. In innumerevoli insediamenti del nostro paese questo non è risolto correttamente e, di conseguenza, le acque sotterranee causano gravi danni alle cavità sotterranee. Dall'inizio delle attività istituzionali di risposta alle emergenze nelle cantine, vale a dire quattro decenni fa, molti comuni hanno riscontrato questo problema, che spesso si traduce in catastrofi, che generalmente fanno eco nella consapevolezza del pubblico.

5.1.2.5.
Quasi tutte le ragioni sopra descritte si verificano a seguito di una speciale attività umana. Quando in costruzione, minacciata dalle cantine, la negligenza umana spesso provoca danni alle strutture sotterranee a causa di un sovraccarico statico o dinamico della muratura, dei soffitti o dell'acqua dalla superficie.
Un evento del genere ha probabilmente portato al crollo della cantina Rákóczi a Sárospatak nel 2009, quando sono iniziati i lavori di scavo dei terreni argillosi sopra la cantina e quindi di lasciare la fossa a lungo aperta. La fossa era inzuppata dallo strato frammentato di tufo sottostante, quindi le sue proprietà fisiche cambiarono: si verificarono gli agenti atmosferici e diminuirono l'attrito tra pezzi più piccoli e più grandi. Questo alla fine portò ai pezzi incastrati incapaci di trattenersi, collassando con gli strati sopra di essi.








Sárospatak

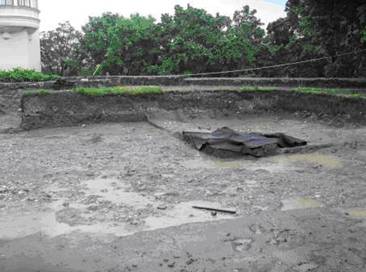

La fossa di lavoro fradicia che potrebbe aver contribuito al danno al seminterrato di Rákóczi

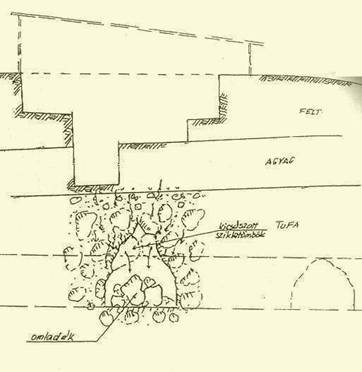

Schema esplicativo del fallimento




5.1.2.6.
È noto ai professionisti sin dall'inizio del lavoro di prevenzione dei pericoli in cantina che le nostre cantine e le caverne sotterranee sono state abbandonate e smantellate nel corso dei secoli passati senza alcuna esperienza. Ancora oggi, questo fatto rende difficile proteggere dai danni. A metà degli anni '90, i professionisti che lavorano in questo campo potrebbero affermare che sono noti il ​​90-95% dei sistemi di cantine domestiche. Sfortunatamente, questo tasso non è migliorato molto negli ultimi due decenni: nonostante l'enorme quantità di lavoro, scavi e recenti indagini, ci sono sempre nuove cavità sconosciute e si presentano nuovi insediamenti. Le nostre grandi città - i distretti di Eger, Pécs e Budapest - sono state in grado di sacrificare storici, mappe e documenti per programmi di risposta alle emergenze su larga scala, ma le scarse risorse finanziarie dei piccoli insediamenti non lo hanno reso possibile. E la verità è che questi documenti non sono scritti molto bene per insediamenti più piccoli ...

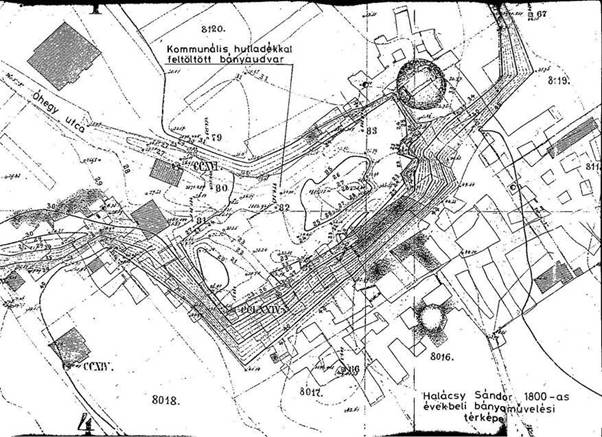

Mappa del XIX. secolo centenaria della cava calcarea

antica cava calcarea e sistema di cantina




5.1.2.7.
Un problema simile è la mancanza di ispezione e monitoraggio regolari di cantine e cavità. In insediamenti più grandi il controllo e il azione supplementare sono risolti. Ma i piccoli insediamenti non possono prestare sufficiente attenzione a questo, in parte a causa della mancanza di risorse materiali e in parte a causa della mancanza di specialisti.
C'è anche una mancanza di soluzione sistematica per la gestione e la manutenzione dei sistemi di cantina, che in molti casi porta al verificarsi di eventi di avaria.




5.2. Il processo di fallimento

Nell'investigare il danno delle cantine, applichiamo soluzioni di ingegneria rocciosa nel settore minerario e ingegneria civile.

5.2.1. brevemente sulla roccia componenti meccanici del guasto

I minerali e le strutture cristalline che compongono la roccia subiscono i cambiamenti fisici (frattura, spostamento, assorbimento d'acqua) e chimici (argillosi, composizione chimica) descritti nel capitolo precedente. Questi cambiamenti portano a un deterioramento delle loro proprietà di resistenza esistenti, portando a danni alle cantine.
Questo è trattato in una disciplina separata di estrazione mineraria e geotecnica. Una delle materie più difficili in ingegneria mineraria, formazione geologica, centinaia e centinaia di colleghi sudano negli esami di ingegneria rock presso i nostri istituti tecnici di istruzione superiore. Nella vita pratica, pochi possono dire agli stessi specialisti della materia, anche se sarebbe la base per qualsiasi attività sotterranea.
Questo sito è destinato principalmente a coloro che sono interessati all'argomento o che hanno tali problemi. Coloro che sono generalmente laici ... quindi ho cercato di approfondire i dettagli quanto necessario per capire i processi che ci interessano.

C'è un detto cinese: un disegno dice più di mille parole. Pertanto, come introduzione al capitolo, presento qui una figura evidenziata dal materiale di una società leader specializzata nel campo della meccanica mineraria, le aree minerarie, che presenta nient'altro che la distribuzione degli stress che si verificano nel sottosuolo. Farò riferimento a questo disegno molte volte dopo ...

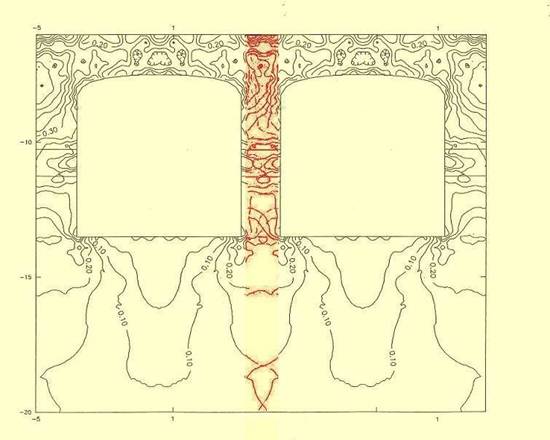

Distribuzione della tensione attorno

 a una sezione quadrata in pietra calcarea







5.2.2. il processo di distruzione di cantine e cavità artificiali

Cantine e cavità non esistono da sole - la loro condizione è determinata dalle rocce che le circondano. Durante il loro esame, dovrebbero avere lati separati, soffitti separati e piani separati.
Conseguenze della distruzione delle rocce:

sulle pareti laterali
- sputare
- comparsa di crepe
- distacchi del disco
- rottura di blocchi
- Scappare poi cadere
- intrusione di acqua

sul soffitto
- comparsa di crepe
- distacchi del disco
blocchi di blocchi
- collasso
- rottura
- ammollo, intrusione di acqua

sul pavimento
- inondazioni
- gonfiore della suola

È chiaro che il fallimento delle pareti laterali e del soffitto è simile, ma le loro cause sono molto diverse.
Dato che la maggior parte dei processi sopra descritti si susseguono, il danno è descritto di seguito.

5.2.2.1.
Vedi 5.2.1 per danni ai fianchi. può essere causato da uno qualsiasi degli effetti elencati nella sezione.
Durante la progettazione di cantine, i nostri antenati hanno prestato molta meno attenzione alla sicurezza dei fianchi rispetto al soffitto. Le pericolose cantine venivano generalmente realizzate senza parete laterale incorporata. solo una piccola percentuale di muratura costruita. Ciò è in parte giustificato poiché la cantina è già scolpita nel materiale che si ferma da solo. Tuttavia, gli effetti descritti sopra hanno danneggiato i fianchi e i soffitti della cantina, anche se spesso non sono così spettacolari.
Esistono due tipi di pressione sui fianchi: la pressione verticale può causare la flessione della massa rocciosa naturale (ovviamente, ciò significa chinarsi verso lo spazio della cantina), oppure possono apparire crepe o fratture.

Nel caso di pareti laterali, è imperativo notare che la pressione orizzontale è sostenuta dalle rocce fino a quando non sono inferiori alla loro resistenza alla trazione. Se questo valore viene superato, il muro oi suoi elementi si sposteranno. Ciò appare raramente nello spostamento dell'intera superficie del muro, ma piuttosto nel distacco di singoli pezzi. A seconda della qualità della parete e dell'entità della forza di compressione, la separazione può essere a piastra o a blocco. Il distacco di rocce sarà concavo e la roccia rimanente si sposterà verso l'interno di un pilastro, blocco di roccia, fino a raggiungere una profondità in cui lo stress da frattura è maggiore della forza di frattura.

Il processo è notevolmente accelerato da una varietà di effetti fisici e chimici (bagnatura, pressione dell'acqua, gelo, sostanze chimiche da acqua e aria, ecc.).

Il gonfiore del pavimento di argilla sotto le pareti laterali può causare la pressione del muro e tentare di aggirarlo. Questo processo è noto dalle miniere ma si verifica anche nelle cavità vicine alla superficie. Se i blocchi di roccia (strati di terreno) sopra la parete laterale sono di plastica o non pesanti, la pressione sulla parete laterale aumenterà gli strati sopra di essa, o possibilmente la superficie sopra il basamento stesso. A profondità maggiori o quando si trasportano carichi pesanti sulla parete laterale (ad es. Archi), la parete laterale si piega verso la superficie libera, che appare anche sotto forma di teli.

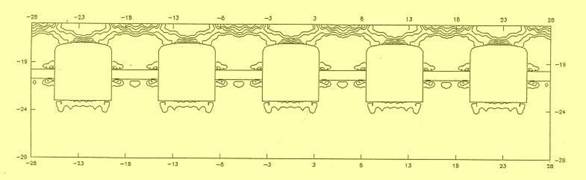

Distribuzione dello stress su fianchi e suole

 di un tipico profilo di cantina




Il processo comporta una riduzione significativa della capacità portante della parete laterale e, se viene spostato, riduce anche la stabilità delle strutture di rinforzo collegate. La caduta del materiale roccioso è spesso pericolosa, poiché spesso provoca un'improvvisa separazione esplosiva del materiale roccioso dalla parete laterale o dal soffitto. C'è una miniera di carbone conosciuta in cui alcune cave sono state abbandonate perché i minatori non erano in grado di lavorare a causa dei pezzi fossili di roccia.

La relazione tra il danno alla parete laterale e il crollo del soffitto sopra è chiaramente osservata sotto il Castello di Buda.



Buda marna sopra la trapunta di calcare d'acqua dolce

Castello di Buda, Dísz tér 15.


La marna di Buda è un materiale volatile di buona resistenza, ma quando gli viene data acqua, la sua consistenza diventa insaponata, la sua capacità diminuisce al 30-35% della sua capacità originale. Uno dei principali danni al sistema di cantine sotto il Castello di Buda sono state le acque naturali e l'acqua dei servizi pubblici per lungo tempo. A seguito dell'irrigazione, la marna che formava i fianchi delle cavità soffito distrutta e grandi pezzi di roccia si staccarono.



Il processo è stato intensificato nel XX. Nel 20 ° secolo, il traffico stradale è aumentato, portando significativi carichi dinamici sul fondo. Come risultato di questi effetti, le dimensioni della larghezza interna delle cavità aumentarono e la campata del calcare che sosteneva il soffitto della cavità divenne più grande. Dopo un po ', il calcare non era più in grado di assorbire la risultante forza di flessione, causando crepe e lacerazioni. Nella seconda metà degli anni '80, il danno era diventato tale che le restrizioni al traffico dovevano essere introdotte nel Castello di Buda. A quel tempo, gli autobus con carichi pesanti sulla strada e sul terreno furono sostituiti, e da allora nessun altro veicolo pesante è stato autorizzato ad entrare nel Castello.


5.2.2.2. Danni ai soffitti di cantine e cavità artificiali.
Le rocce sotterranee sono a riposo e la meccanica delle rocce lo definisce uno stato primario. In qualsiasi momento, esaminiamo la massa così formata e scopriamo che è carica del peso della massa della terra, la massa della roccia. Questo peso è molto elevato, a seconda del materiale e delle condizioni della roccia, può essere 1,6-2,8 tonnellate per metro cubo.
Poiché le rocce, anche le rocce più dure, non sono completamente rigide, producono una certa quantità di compressione o tensione.

Rottura del soffitto

Quando una cavità si forma in una roccia, questa tensione appare sul soffitto della cavità, cercando di spostare il suo materiale verso lo spazio aperto, cioè la cavità.
La massa di roccia che forma la lapide fa da ponte alla cavità e quindi, ad un certo spessore, funge da supporto a due gambe. Nella staffa a due gambe, si verifica una sollecitazione di flessione, che, come è noto, significa che una forza di trazione viene applicata nella parte superiore (cinghia della pressa).

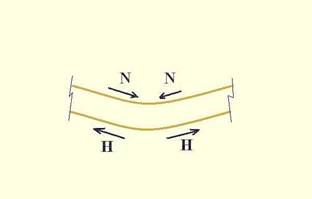

Cintura tirata e pressata di supporto piegato




La resistenza alla trazione di varie rocce è molto inferiore alla resistenza a compressione. Ci sono materiali con poca o nessuna coesione, che hanno poca o nessuna capacità di assorbire le forze di flessione e trazione.
La resistenza a tali effetti non è influenzata solo dalla qualità della roccia. Gli strati sopra la cavità, quando le sollecitazioni applicate ad essi sono superiori alle loro tensioni al contorno, vengono distrutti. L'errore si verifica quando le due tensioni sono della stessa entità. È noto che nelle staffe a due supporti (travi, lastre) che fungono da struttura portante, la massima sollecitazione si verifica al centro del supporto (vedi diagramma di tensione).

In caso contrario, si allenteranno e collasseranno gli aggregati con poca o nessuna coesione (ad es. Rocce granulari). Generalmente, il processo inizia immediatamente dopo il ripiegamento ed è relativamente veloce in condizioni invariate.

Nel caso di rocce coesive, lo sforzo di trazione fa sì che il distacco sia stratificato (a piastra) o a forma di blocco. I blocchi divorziati cadono nel tempo e il loro corso nel tempo è difficile da prevedere: in alcuni casi, le masse rocciose distaccate rimangono sul posto per molto, molto tempo e talvolta, spesso in uno stato incline agli incidenti, questo processo si verifica rapidamente.

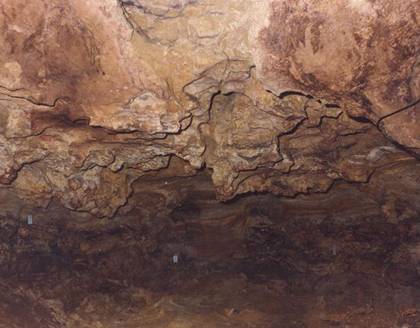

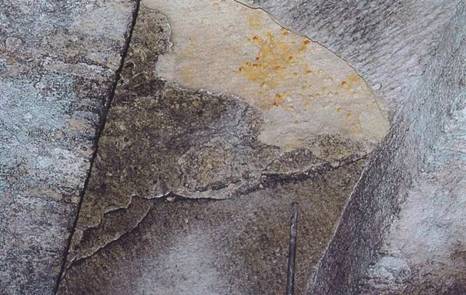

Distacco del piatto in pietra calcarea


Quanto sopra dipende da una serie di fattori come il materiale della cucina, la distanza a ponte, la dimensione e la velocità dei carichi sulla paletta e così via.
Idealmente, anche in un blocco di roccia solido e non coeso, questo processo noto come rottura dura fino a quando una superficie inclinata o arcuata, solitamente delimitata da un piano parabolico, si forma nel sito delle porzioni che cadono, vicino al confine naturale della roccia. può trattenere gli strati sopra di esso. Questo tipo di rottura è indicato in molti modi, il più noto in Ungheria è la "copertura della bara".

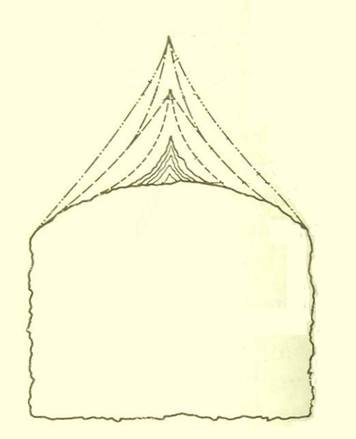

Disegno teorico della rottura principale



Tuttavia, le rotture raramente si fermano in questo stato. La situazione diventa grave quando la rottura continua verso la superficie, raggiungendo uno strato o uno strato con auto ritenzione insufficiente. In questo caso, il soffitto rotto insieme agli elementi naturali e artificiali (elementi incorporati) sopra di esso collassa nella cavità danneggiata, causando gravi danni.

Il processo sopra descritto si verifica particolarmente rapidamente quando il materiale roccioso che forma la pietra tombale viene incrinato.
I due processi si sommano, la cantina, il soffitto della cavità si rompe e si verifica il collasso. Questo processo di solito si svolge in un periodo di tempo molto breve ed è significativamente influenzato dai vari effetti discussi nella sezione precedente, come il carico dinamico o l'effetto di dissoluzione o abrasione delle rocce delle acque sotterranee.

Non proprio studiato e trattato, ma simile a quello descritto nel cedimento del terreno argilloso. Nel caso dei soffitti in argilla, si può supporre che il blocco a ponte del blocco sia un supporto a due pilastri avente la stessa altezza dello strato di argilla. Ma l'argilla e i suoi processi sollevano diversi problemi che non possiamo affrontare con soluzioni convenzionali nella meccanica del suolo, la petrologia.





1.  lo sforzo di taglio dell'argilla non è chiaramente definito (dipende anche dal ristagno e dal gonfiore o dalla velocità di carico)
2. i blocchi di materiale argilloso presentano proprietà completamente diverse allo stato secco e allo stato umido, a volte con proprietà contrastanti,
3. lo stress da taglio costante dovrebbe essere previsto anche quando il terreno si muove lentamente,
4. non solo l'attrito ma anche l'adesione può verificarsi nella massa argillosa, causando, in alcuni casi, effetti contrari ai processi meccanici generali delle rocce
5. restringimento e separazione delle fessure nel blocco di argilla e le sue forze di cambiamento superficiale che sono molto difficili da prevedere in anticipo
6. se l'argilla assorbe acqua, la pressione di rigonfiamento può causare un aumento della pressione del suolo diverse volte rispetto alla sua dimensione originale.
7. il contenuto di umidità delle argille può cambiare in direzioni positive e negative per un periodo di tempo molto breve, con conseguente cambiamento temporale di quanto sopra

Il blocco di argilla agisce quindi come una testa di ponte sopra la cavità aperta, un supporto a due pilastri. Come per i vari effetti sopra menzionati, subisce il danno maggiore a metà della luce. C'è una crepa in esso, che provoca la flessione. La deflessione nel mezzo sarà massima. Allo stesso tempo, a causa della plasticità, alcune forze interne possono essere riorganizzate, ad esempio, l'acqua scorrerà verso la parte in pendenza e il grado di espansione della crepa potrebbe anche spostarsi in una direzione negativa (cioè, la crepa potrebbe chiudersi).
In questi casi, lo strappo, il collasso, è imprevedibile e può verificarsi il flusso del blocco: l'acqua raccolta come una lente sullo strato di argilla piastrellata può immergere l'argilla sottostante, portando a un cambiamento di consistenza e irrompendo nello spazio della cantina. Questo processo, noto come chiusa di fango, è stato la causa di numerosi incidenti in miniera in passato.

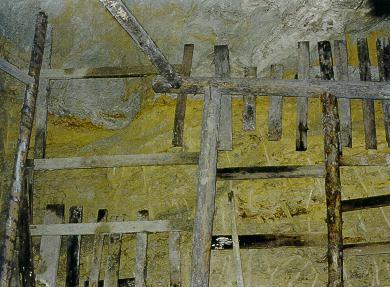

Fango svolazzante in una cantina spezzata

Castello di Buda, Dísz tér



Prevedere la rottura del sistema di riscaldamento e il calcolo applicato
Molti ricercatori hanno sviluppato una serie di metodi per prevedere lo spostamento dei corpi rocciosi sopra le rocce formate nelle rocce. Il metodo di calcolo più semplice nella pratica ingegneristica è quello utilizzato nella costruzione di tunnel basato sulla teoria Protodyanokov sviluppata durante la costruzione della metropolitana sovietica.
Protodjanokov, che ha sviluppato la sua teoria sui terreni granulari, presume che una cavità aperta formerà una volta circondata da archi parabolici. L'altezza della volta può essere calcolata come segue:

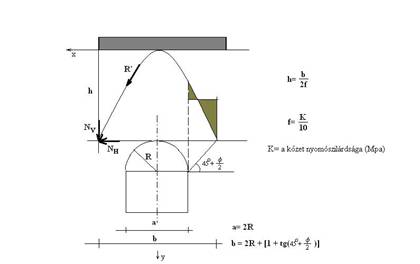

Disegno della teoria di Protodjanokov





Se il piano del soffitto della cavità rientra in questo valore di "h", si prevede che si rompa in superficie.

Il metodo deve essere applicato tenendo conto:
- dobbiamo presumere che il trasferimento avverrà,
- per i terreni stratificati non è necessario calcolare i parametri della volta separatamente per ogni strato, devono essere considerate solo le proprietà dello strato direttamente sopra la cavità,
- si prevede anche il rigonfiamento dell'argilla nei terreni argillosi,
- la pratica ha dimostrato che la teoria può essere ben applicata a profondità comprese tra b / 2tg
f <H <b / tgf.

Crollo del soffitto

In larga misura, il processo di rottura sopra descritto può anche portare a un crollo del soffitto della cantina dall'alto. È facile vedere che l'alzavola assottigliata non sarà in grado di trattenere la massa sopra di essa, quindi il suo peso porterà al suo crollo.
Anche l'eccessivo assottigliamento della testa, che può derivare dallo smantellamento del corpo roccioso sopra la cavità (ad esempio a causa di lavori di costruzione), porta al collasso.
L'esame delle crepe superiori è simile ai test nel campo delle strutture di supporto, le direzioni delle forze e dei supporti possono essere registrate secondo il metodo utilizzato lì, tranne per il fatto che la qualità e le condizioni del terreno devono sempre essere prese in considerazione. Le procedure seguite qui sono nel campo della meccanica del suolo e la letteratura e la pratica dell'ingegneria civile le affrontano in quantità inesauribile.



Soffito a volta

I suddetti processi non compaiono solo nel soffitto dello stato naturale (non supportato) delimitato dalla lastra piana. In molti punti i soffitti erano già arcuati. Non dappertutto perché, ad esempio, dove l'estrazione di materiali da costruzione era la ragione del taglio delle cantine, non lo fecero perché avrebbe significato meno materiale da estrarre. Ad ogni modo, si riteneva che la pietra da costruzione dura e utilizzabile si sarebbe fermata su un piano inferiore orizzontale. In effetti, gli estrattori di minatori di faggi credevano esplicitamente che il soffitto della cavità non dovesse essere scolpito, perché lo indebolirebbe.
I soffitti a volta sono deformati in un'ellisse dagli effetti descritti sopra: la parte superiore è premuta, le due estremità appoggiate sulla parete laterale si spostano orizzontalmente verso l'esterno. Questo perché l'asse minore dell'ellisse sarà più piccolo del diametro originale e l'asse maggiore sarà più piccolo.
Nel primo caso, fintanto che la tensione al contorno della roccia è maggiore della tensione dall'alto, l'arco si ferma in posizione. Tuttavia, se questo limite viene superato, l'arco verrà prima danneggiato (simile a quelli descritti sopra), inizieranno i distacchi dal fondo e quindi, se la tensione non viene ridotta, collasserà.
Lo spostamento del supporto laterale degli archi fa muovere i fianchi e l'altezza dell'arco stesso diminuisce. Ciò riduce anche la sua capacità di carico: i due processi si rinforzano l'un l'altro fino a quando l'arco non viene completamente distrutto.

5.2.2.3. danni alla base della cantina
Nel caso delle cantine e delle aree di deposito vicine alla superficie, non dobbiamo aspettarci gonfiore o guasti simili alle mine da miniera. La causa del processo è la tensione sul pavimento, che lo fa muovere verso lo spazio aperto, vale a dire lo spazio tagliato. Di conseguenza, il pavimento si piega al centro e si frattura. Non solo i terreni argillosi, ma anche la sabbia o anche i solidi (come il calcare) possono causare questo danno.

Nel caso di cavità vicine alla superficie, le stesse forze sono esercitate sulla suola delle miniere. Questo può essere ben osservato nello schema di tensione presentato sopra.
Tuttavia, questa forza è significativamente inferiore rispetto al caso delle miniere sotterranee, ma la situazione cambia quando l'ambiente roccioso è bagnato e la cavità è bagnata.
La presenza di acqua nelle rocce e nelle strutture aumenterà sicuramente le sollecitazioni al suo interno.
Nel caso di cantine e cavità domestiche è comune affermare che anche nel caso di cantine tagliate in roccia solida, il pavimento stesso è di materiale morbido, molto spesso argilla o qualche sua variazione (ad es. Marna). Come è noto, questi materiali subiscono cambiamenti significativi al momento della bagnatura. Da un lato, la loro forza è ridotta e, dall'altro, questi materiali tendono a gonfiarsi. Entrambi gli effetti possono portare a un aumento significativo della pavimentazione.
Nelle miniere sotterranee, questo fenomeno provoca non solo un problema statico, ma ostacola, ad esempio, il traffico e il trasporto di materiale.
Nelle cantine e nelle cavità, questo processo è particolarmente problematico perché fa muovere i fianchi e le strutture di supporto integrate, senza perdere di rado la loro stabilità.
Ulteriori danni alla pavimentazione sono dovuti alla presenza fisica dell'acqua: è difficile che l'argilla assorba l'umidità e l'acqua nello spazio chiuso della cantina rimarrà per molto tempo, anche per anni, senza misure adeguate. Ciò comporta danni a lungo termine al materiale roccioso che circonda la cavità, alle strutture incorporate e persino alle strutture correlate (ad esempio sopra la cantina).
Era ben consapevole dei problemi delle cantine che erano state allagate a Eger, Pécs o persino Kőbánya per anni.
Le cantine e le grotte allagate nel castello di Buda dopo le rotture delle tubature dell'acqua menzionate in precedenza nei capitoli non erano accessibili per molto tempo e il lavoro in esse poteva essere svolto solo dopo un pompaggio di settimane.

5.2.3. danni alle cantine chiuse
Le caverne sotterranee dei nostri insediamenti sono caratterizzate dal fatto che le caverne sotterranee sono state create nel corso dei secoli senza alcun sistema o competenza. Di conseguenza, la corsa dei passaggi della cantina, sia in orizzontale che in altezza, è irregolare e spesso non soddisfa gli standard di sicurezza di base.



In molti dei nostri insediamenti si può affermare che durante la realizzazione dei rami della cantina, i produttori non hanno tenuto conto delle cantine e dei passaggi esistenti. Anche quando uno specialista faceva questo lavoro, non era facile rimanere vicini a due passaggi, ma dove lavorava il non specialista o i proprietari cercavano di espandere una cantina esistente, il pericolo era ancora maggiore. In Eger, Budafok, così come in Pécs, i rami del seminterrato che corrono da proprietà diverse, affiancati o uno dietro l'altro, corrono senza alcun sistema, non di rado separati da pareti o soffitti di pochi decimetri. Soffitti e pareti laterali indeboliti non possono sostenere il carico sopra di essi e collassi e crepe sono comuni.
I rami e le cavità della cantina ravvicinati minacciano la stabilità delle strutture al contorno della cavità adiacente.
I danni alle cavità adiacenti si verificano in tre modi:

a, il supporto orizzontale dei fianchi della cantina viene eliminato, il che alla fine porta alla loro caduta
b, in casi più gravi - e ne abbiamo spesso visto esempi - il blocco che separa i due spazi diventa così sottile che non è più in grado di sostenere il peso della roccia sopra di esso: collassa (cade, crolla). In poche parole, esiste un certo limite minimo per lo spessore di ciascun materiale roccioso entro il quale può sostenere i carichi che sta trasportando. Questo indicatore dipende dalle sue caratteristiche naturali (tensione limite, coesione, ecc.), Dal carico su di esso e, ultimo ma non meno importante, dalla sua altezza libera. La stabilità dei confini creati ignorandoli non è sufficiente per adempiere alla loro funzione.
c, la rottura precedentemente descritta delle corone degli spazi adiacenti si sovrappone (aggiunge), con la quale la permeazione naturale sulle cavità diventa molto più grande e raggiunge l'esterno prima.


Distribuzione della tensione nel campo roccioso

 attorno ai rami della cantina paralleli



Il problema dei rami della cantina sopra e sotto l'altro è più difficile da scoprire. La ragione di ciò è che oltre alle frequenti rotture e perforazioni della roccia causate da un lavoro incurante, il danno è causato da effetti fisici della roccia molto complessi e difficili da osservare.

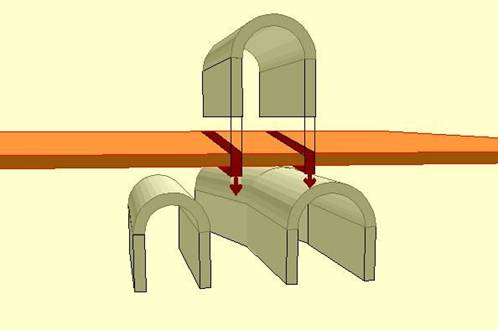

Nel caso di rami e cantine chiusi verticalmente, le pareti laterali e i soffitti dell'oggetto sopra possono causare gravi danni alle strutture dello spazio sottostante.
La ragione di ciò è che i carichi dalla cantina principale della cantina superiore non sono distribuiti uniformemente, ma le pareti forniscono un carico concentrato e lineare alla massa rocciosa sottostante. Mentre il carico distribuito può essere sostenuto dalle strutture della cavità inferiore, tale carico concentrato non è più certo.




5.2.4. incroci
Per incroci e incroci, si verificano processi simili. Non solo intersezioni nel senso tradizionale, ma anche casi in cui una sezione si imbatte o inizia da un cameriere più grande.
Nel punto di contatto di due o più cavità, la capacità di auto-ritenzione delle strutture viene ridotta e i carichi vengono concentrati.
Se gli schemi di tensione delle sezioni, mostrati sopra, sono disposti giustapponendoli (o il loro schema semplificato), è facile vedere che le sollecitazioni sui fianchi si sommano sia per il carico laterale che per quello principale.

Il grado di danno non dipende solo dai soliti parametri: più piccoli sono gli angoli delle cavità incrociate o toccati, maggiore è il tasso di fallimento.
Questo fenomeno si verifica in genere attorno al punto di connessione sulle pareti laterali. In Ungheria non esiste quasi alcun sistema di cantina sotterranea in cui i nostri specialisti non avrebbero riscontrato questo fenomeno.



Nel caso di giunti e incroci, anche i danni ai soffitti sono comuni. Le forze che agiscono l'una sull'altra, come una sull'altra, sono anch'esse concentrate, causando il loro danno.
I nostri antenati erano più o meno consapevoli di questo fatto. Durante lo scavo del sistema della cantina sotto il Parco Óhegy di Kőbánya, è stato scoperto che nel sistema di passaggio realizzato senza supporto artificiale, si evitava l'intersezione delle sezioni, in modo che nella sezione principale non vi fossero due giunti di sezione.

Né è il caso che i soffitti delle cavità siano arcuati: in questo caso, si verifica una tensione anulare negli archi intermedi, che sposta il materiale roccioso verso lo spazio libero delimitato dagli archi - cioè, nel primo passaggio, compaiono distacchi e quindi rotture.



Intersezione ad arco (Kőbánya, Óhegy Park)

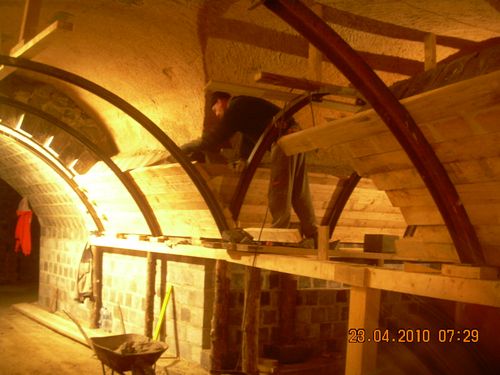

Costruzione di supporto per arco all'incrocio





5.2.5. il problema delle strutture che corrono verso la superficie
Le corna di superficie che un tempo fungevano da prese d'aria o pozzi contribuiscono notevolmente al pericolo di alcuni dei nostri quartieri e città storici.
Nel castello di Buda ci sono più di 120 di questi ex pozzi.
Le grotte del castello furono utilizzate dall'uomo del Medioevo come fonte primaria di acqua. Sollevò l'acqua sul fondo delle cavità e la usò in casa. Ciò è stato particolarmente importante durante l'assedio: l'istituzione e l'insediamento del Castello di Buda erano in realtà dovuti all'acqua nelle grotte della Collina del Castello. IV. Il re Béla non stabilì la sua nuova capitale sulla collina Gellért molto più alta e più difendibile dopo l'invasione tartara perché non c'era acqua essenziale per la vita della città.
I corni sono stati usati dall'uomo per secoli. Quando il livello dell'acqua diminuì a causa dell'installazione, i pozzi furono seguiti dai pozzi, quindi si formarono le grotte esistenti sul fondo delle grotte del castello. Successivamente, durante lo stoccaggio e la funzione di fuga delle grotte, le corna che portavano in superficie venivano utilizzate per la ventilazione, ma non di rado per il traffico.

Durante la costruzione delle strade di traffico e la costruzione di edifici, l'apertura superiore dei camini era murata e coperta. Tuttavia, nel XX. L'aumento del peso del 20 ° secolo ha portato alla distruzione di chiusure negligentemente costruite.
Quasi ogni anno dall'inizio degli anni '90, c'è stata una rottura del corno, ci sono stati anni in cui ce ne sono stati di più.
Una simile rottura ha portato, ad esempio, alla scoperta di grotte in Vienna Gate Square o diverse in Trinity Square.

Ma simili camini di sfiato a Budafok, Eger e Pécs hanno causato e stanno causando molti problemi.










Se vuoi scrivere o ti interessa:

© Mednyánszky Miklós 2007-2019
